概述及用途:
D363H-6C对焊弹性金属密封蝶阀采用不锈钢U形弹性密封圈,与经抛光的蝶板相吻合,密封性能好,适用于介质温度≤425℃的冶金、电力、石油化工、空气、煤气、以及给排水等介质管道上作调节流量和截断流体。
在此结构基础上,可采用聚四氟乙烯替代多层次密封圈,形成新一代三偏心四氟密封蝶阀,广泛应用在温度≤200℃的腐蚀性介质环境中。

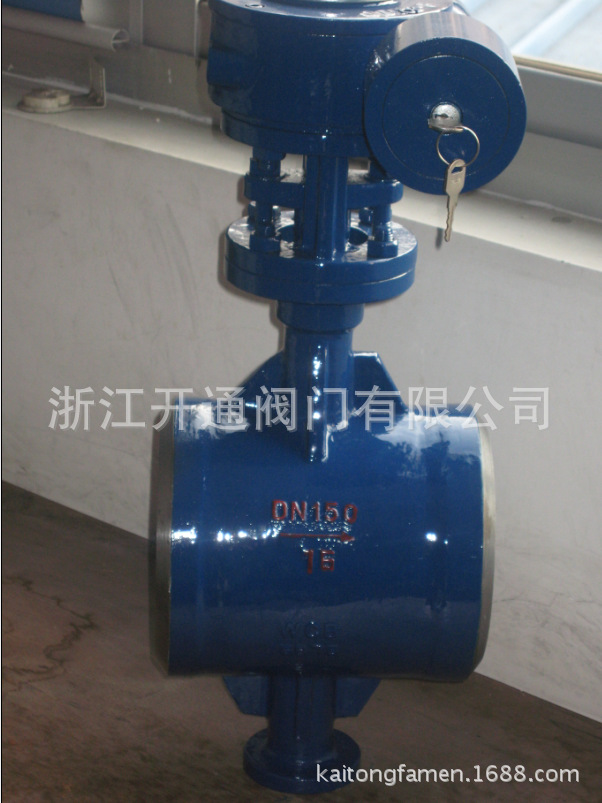

(图为DN150,仅供参考)
特点:
1、 蝶板经高精度加工成偏心球面,具有偏心球阀的密封效果,在温度≤425℃工况下,具有良好的密封性能,由于整体结构紧凑,成本较低,是理想的球阀替代产品。
2、 用三维偏心结构,蝶板在开启10°时与阀座完全脱离,因此磨擦小,使用寿命延长。
3、 由于偏心的作用,阀门操作省力,受介质压力波动的影响很小,具有越关越紧的自密封效果。
通常的双偏心蝶阀如图所示:偏心1和偏心2,大约有25°行程的磨擦,三偏心增加了一个独特的偏心3,不仅起凸轮作用,并且减小了行程的磨擦,大大延长了阀门的使用寿命。
采用标准:
标准所属国家 |
制造标准 |
法兰标准 |
结构长度标准 |
检验标准 |
中国 |
JB/T8527-97 |
GB9113-2000 |
GB12221-89 |
GB/T13927-92 |
美国 |
ANSI16.34 |
ANSI 16.5a
MSS-SP-44 |
API609
MSS-SP-67 |
API598-92 |
日本 |
JIS B2064 |
JIS B2212~2216 |
JIS B2002 |
JIS B2003 |
技术参数:
公称通径 |
DN |
100~1400 |
公称压力 |
PN |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
试验压力 |
壳体强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
气密封试验 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
适用介质 |
水、蒸气、油品、酸类腐蚀性介质等及粉尘颗粒物 |
适用温度 |
碳钢≤425℃ 不锈钢≤600℃ |
驱动形式 |
手柄、蜗轮、电动、气动 |
注:密封等级:气密级零泄漏
